Hastelloy C‑22 (Liga 22, UNS N06022, W.Nr 2.4602)é uma superliga premium forjada de níquel-cromo-molibdênio-tungstênio resistente à corrosão. Graças ao alto teor equilibrado de cromo e molibdênio, ele oferece excelente desempenho contra meios químicos mistos de redução e oxidação, corrosão induzida por cloreto, corrosão em frestas e trincas por corrosão sob tensão. Uma grande vantagem da engenharia é sua resistência estável à corrosão na condição de soldado, com queda mínima de desempenho nas zonas afetadas pelo calor da solda.
Amplamente utilizado para processamento químico, dessulfurização de gases de combustão, tratamento de resíduos e equipamentos offshore. Os compradores frequentemente comparam Hastelloy C‑22 com Hastelloy C‑276, Inconel 625 e Hastelloy B‑3 para projetos em meios corrosivos.
Para risco de substituição cruzada e limites de desempenho, consulte nosso artigo: Inconel 718 vs Inconel 625: Guia de seleção de superligas à base de níquel para engenheiros de projeto e compradores de compras. Análise também: Haynes 230 vs Haynes 282 vs Inconel 718:Um guia de seleção de ligas de alta temperatura para engenheiros e compradores.
O que é Hastelloy C-22 / Liga 22?
Hastelloy Alloy X (também conhecido comoLiga X, UNS N06002, W.Nr 2.4665, Haynes HX) é umliga de níquel austenítico-cromo-ferro-molibdêniocontendo aproximadamente22% cromopara excelente resistência à oxidação em altas temperaturas.
A combinação de cromo e molibdênio proporciona resistência a uma ampla gama de ambientes químicos oxidantes e redutores. A liga também é particularmente resistente à corrosão por pite e em fendas-induzida por cloreto.
A principal vantagem de desempenho:A Liga X é umsolução-sólida fortalecidamaterial que possuicombinação excepcional de resistência à oxidação, conformabilidade e resistência a altas-temperaturas. Ele tem boas propriedades-de ruptura por tensão e alta temperatura acima de 1.450 graus F e pode ser usado para aplicações de até2200 graus F (1200 graus) .
Por que os construtores de turbinas a gás e fornos o especificam:A liga X é usada paracomponentes da câmara de combustão (dutos de transição e latas de combustão), pós-combustores, tubos de escape, rolos de forno e grades de suporte do catalisador .
Formulários de produto e especificações de referência
Hastelloy C-22 é coberto por uma ampla gama de especificações de produtos ASTM/ASME, incluindo chapas, chapas, barras, tubos/tubos sem costura e soldados, conexões e peças forjadas.
| Item | Parâmetro de fornecimento de referência |
|---|---|
| Designação de Materiais | Hastelloy C‑22, Liga 22, UNS N06022, W.Nr 2.4602 |
| Padrões Aplicáveis | ASTM B575(placa/folha), ASTM B574(barra), ASTM B622(tubo sem costura), ASTM B619(tubo soldado) |

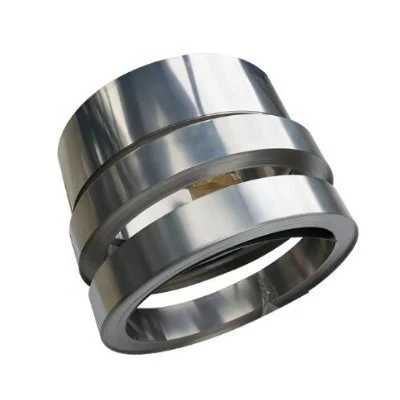

| Formulários de produtos disponíveis | Placa, folha, tira, barra redonda, barra plana, tubo sem costura e soldado, fio de enchimento para soldagem |
| Faixa de tamanho | Folha:0,4‑6 mm; Placa:6‑50 mm; Diâmetro da barra:8‑180 mm; OD do tubo: 6-273 mm |
| Condição Metalúrgica de Fornecimento | Recozido em solução (condição de entrega padrão) |
| Opções de superfície | Superfície decapada/descalcificada, recozida brilhante, usinada |
| Serviço de corte | Blanks cortados sob medida personalizados, corte com serra/jato de água de acordo com o desenho do cliente |
Principais propriedades do Hastelloy C-22
Resistência a produtos químicos oxidantes e redutores
Hastelloy C-22 (Liga 22, UNS N06022) foi projetado para ambientes onde podem ocorrer condições químicas oxidantes e não oxidantes. Isto o torna adequado para fluxos de processos químicos complexos onde o ambiente de corrosão não pode ser descrito por um único ácido ou contaminante.
Excelente resistência à corrosão por picadas e fendas
Hastelloy C-22 (Liga 22, UNS N06022) tem resistência muito alta a corrosão induzida por cloreto e ataque em fendas. Os dados de Haynes mostram que o C-22 tem um forte desempenho em testes de cloreto férrico tipo ASTM G48, com temperaturas críticas mais altas de corrosão e fendas do que 625 e C-276 nas condições de teste relatadas.
Resistência à fissuração por corrosão sob tensão
Hastelloy C-22 (Liga 22, UNS N06022) oferece forte resistência à corrosão sob tensão induzida por cloreto. No teste de cloreto de magnésio em ebulição relatado por Haynes, C-22, C-276 e 625 não apresentaram rachaduras durante o período de teste de 1.008 horas.
Excelente soldabilidade e fabricação
Hastelloy C-22 (Liga 22, UNS N06022) é dúctil, facilmente fabricado e possui excelente soldabilidade. Isto o torna adequado para equipamentos soldados de processos químicos, trocadores de calor, reatores, colunas e outros componentes fabricados.
Hastelloy C-22 vs C-276 vs Inconel 625 vs Hastelloy B-3
| Item de comparação | Hastelloy C-22 (UNS N06022) | Hastelloy C-276 (UNS N10276) | Inconel 625 (UNS N06625) | Hastelloy B-3 (UNS N10675) |
|---|---|---|---|---|
| Sistema de Liga Principal | Ni‑Cr‑Mo‑W | Ni‑Cr‑Mo‑W | Ni‑Cr‑Mo‑Nb | Ni-Mo |
| Foco na seleção do comprador | Corrosão mista + risco de corrosão por picada/fenda | Amplo serviço contra corrosão agressiva | Corrosão + resistência mecânica + fabricação | Forte redução de-ambientes ácidos |
| Vantagem de destaque | O melhor da categoria para meios mistos de redução e oxidação; excelente desempenho contra corrosão quando soldado; alta temperatura crítica de corrosão em fendas | Excelente desempenho para ambiente de cloreto redutor puro; amplo histórico comprovado pela indústria | Corrosão equilibrada + resistência moderada a altas temperaturas; bom desempenho em água do mar/offshore | Resistência suprema ao ácido clorídrico puro não oxidante |
| Limitação Principal | Desempenho ligeiramente inferior sob condições extremas de ácido redutor puro; custo mais elevado do que C-276 | A resistência à corrosão cai drasticamente em ambiente com ácido oxidante forte (rico em nítrico) | Menor resistência à corrosão em fendas vs C‑22 / C‑276 | Fraca resistência a quaisquer íons oxidantes/meio ácido oxidante |
| Requisito de soldagem | Enchimento ERNiCrMo‑10 correspondente; PWHT não é obrigatório para serviços de corrosão | Enchimento ERNiCrMo‑4 correspondente; PWHT não obrigatório | Enchimento ERNiCrMo‑3 correspondente; PWHT não obrigatório | Enchimento ERNiMo‑10 correspondente |
| Meio de trabalho mais adequado | Mistura de ácido nítrico-sulfúrico-clorídrico, gás de dessulfuração de gases de combustão, fluido corrosivo misto complexo de tratamento de resíduos | Meio ácido redutor rico em cloreto sem fortes impurezas oxidantes | Água do mar offshore, corrosão moderada e componentes estáticos de alta temperatura | Ácido clorídrico puro sem contaminantes oxidantes |
| Cenário típico de aquisição | Reator químico, trocador de calor, purificador para processos corrosivos mistos complexos | Equipamento químico de uso geral sob condição de redução de cloreto | Hardware offshore, conjuntos estáticos resistentes à corrosão em alta temperatura | Equipamento de processamento de ácido clorídrico com zero impurezas oxidantes |
Dicas de seleção rápida do comprador
- Meio corrosivo complexo misto oxidante-redutor → escolhaHastelloy C-22
- Ambiente redutor de cloreto sem impureza oxidante forte → escolhaHastelloy C-276
- Água do mar/offshore mais requisitos moderados de alta temperatura → escolhaInconel 625
- Ácido clorídrico puro sem íons oxidantes → escolhaHastelloy B-3
Aplicações Típicas
- Turbina a Gás:Latas de combustão, dutos de transição, pós-combustores, tubos de escape, porta-chamas, barras de pulverização
- Forno Industrial:Rolos de forno, bandejas de forno, defletores de forno,-equipamentos de tratamento térmico
- Aeroespacial:Tubos de escape de motores a jato, componentes de pós-combustão, pás de turbinas, palhetas de bicos, aquecedores de cabine
- Nuclear:Trocadores de calor VHTR, componentes de reatores nucleares
- Equipamentos para Indústria de Processos QuímicosReatores, trocadores de calor, colunas de destilação e tubulações expostas a fluidos corrosivos contendo ácido misto e cloreto nítrico-sulfúrico.
- Hardware de dessulfurização de gases de combustão e controle de poluiçãoPartes internas do purificador, dutos e componentes para tratamento de gases residuais.
- Tratamento de Resíduos e Engenharia AmbientalTanques de armazenamento de resíduos líquidos, equipamentos de evaporação que lidam com fluxos complexos de resíduos corrosivos mistos.
- Fabricação Petroquímica e FarmacêuticaTubulações e componentes de recipientes resistentes à corrosão para produção de produtos químicos finos e farmacêuticos.
Termos Comerciais e de Entrega
| Item de Prazo | Detalhes |
|---|---|
| Quantidade mínima de pedido | Amostras de laboratório pequenas peças cortadas / tubos curtos negociáveis; quantidade mínima de produção em massa negociável |
| Termos comerciais | EX-W, FOB, CFR, CIF (Incoterms 2020) |
| Condições de pagamento | T/T: depósito de 30%, saldo antes do envio; L/C irrevogável à vista para contratos de grande volume |
| Serviço de amostra | Amostras cortadas/segmentos de tubos para avaliação de engenharia disponíveis; o comprador assume o custo do frete |
| Tempo de espera | Amostras:12‑20 dias úteis; produção em massa: 35-55 dias úteis após o depósito recebido |
| Embalagem | Proteção antiferrugem, embalagem à prova de umidade, palete de madeira de exportação em condições de navegar/caixa de madeira para placa, barra e tubo |
| Portos de embarque | Xangai, Ningbo, Shenzhen e outros grandes portos da China |
| Documentos | Relatório de teste de moinho compatível com número de calor (MTR); Relatórios de inspeção PMI/UT podem ser fornecidos mediante solicitação |
Precisa de Hastelloy C-22 para sua aplicação de cloração, processamento nuclear ou químico?
Conte-nos o seuforma necessária (placa, folha, barra, fio, tubo), dimensões, quantidade e aplicação (cloração, decapagem, FGD, gás ácido). Confirmaremos a disponibilidade, forneceremos um orçamento e enviaremos com a documentação completa.
Ouentre em contato com nossa equipe técnica de acordo com sua temperatura operacional, atmosfera e requisitos de fabricação - recomendaremos a liga Hastelloy certa para seu projeto.
Explore nossas outras ligas-resistentes à corrosão → Hastelloy C276 | Hastelloy Liga X | Liga Inconel 625 | Barra Redonda Inconel 718
Artigo Técnico:Haynes 230 vs Haynes 282 vs Inconel 718: um guia de seleção de ligas de alta temperatura para engenheiros e compradores
Revise os limites de desempenho de superligas em alta temperatura para avaliação de hardware de turbinas a gás e fornos industriais.
Perguntas frequentes
Q1: Qual é a composição química típica do Hastelloy C-22?
R:É uma liga de níquel (Ni) - cromo (Cr) - molibdênio (Mo). A principal composição nominal é aproximadamente Níquel 56% (saldo), Cromo 22%, Molibdênio 13%, Ferro 3%, Tungstênio 3% e Cobalto 2,5% no máximo.
Q2: Hastelloy C-22 é magnético?
R: Não. Como a maioria das ligas austeníticas-à base de níquel, geralmente é considerada não-magnética.
Q3: O que torna o Hastelloy C-22 melhor que o C-276?
A:C-22 tem maior conteúdo de cromo (22% vs. ~16%) e tungstênio. Isso proporciona resistência superior a meios oxidantes (como cloro úmido ou ácido nítrico) e melhor proteção contra corrosão por pites e frestas induzida por cloreto em comparação com o C-276.
Q4: Para que é usado o Hastelloy C-22?
R: C22 é usado para sistemas de cloração, reprocessamento de combustível nuclear, sistemas de decapagem, componentes de purificadores de gases de combustão, produção de gás ácido e reatores farmacêuticos. É escolhido quando você precisa de melhor resistência geral à corrosão do que o C276 em cloretos oxidantes, cloro úmido e ácidos mistos.
Q5: Qual é a diferença entre Hastelloy C22 e C276?
R: C22 tem mais cromo (20–22,5% vs 14,5–16,5%) e menor molibdênio (12,5–14,5% vs 15–17%) do que C276. Isto confere ao C22 melhor resistência aos meios oxidantes (cloro úmido, hipoclorito, cloretos oxidantes), enquanto o C276 oferece melhor resistência aos ácidos redutores (HCl, H₂SO₄). Estudos confirmam que o C22 supera o C276 em resistência a meios aquosos oxidantes e redutores.
Q6: Qual é a diferença entre Hastelloy C22 e Inconel 625?
R: C22 tem maior molibdênio (12,5–14,5% vs 8–10%) e adição de tungstênio (2,5–3,5%), proporcionando resistência superior à corrosão na redução de ácidos e ambientes de cloreto. O teste de corrosão em fendas confirmou a ordem de resistência: 625 < C-22.
Q7: Qual é a diferença entre Hastelloy C22 e Inconel 718?
R: C22 é uma liga sólida-resistente à corrosão em solução-para processamento químico. Inconel 718 é uma liga-endurecida por precipitação de alta-resistência para componentes estruturais abaixo de 650 graus. Escolha C22 para resistência à corrosão; escolha 718 para força.
Q8: Qual é a temperatura máxima de serviço do Hastelloy C22?
R: C22 é aprovado pela ASME Seção VIII Divisão 1 para serviço até 1250 graus F (677 graus). Para resistência à oxidação em temperaturas mais altas, considere C276 ou Inconel 625.
Q9: Quais padrões cobrem o Hastelloy C22?
A: ASTM B575 (placa/folha/tira), ASTM B574 (barra/haste), ASTM B622 (tubo/tubo sem costura), ASTM B619 (tubo/tubo soldado), NACE MR0175.
Q10: Que metal de adição devo selecionar para soldar Hastelloy C‑22?
R: Use fio de enchimento ERNiCrMo‑10 correspondente para soldagem TIG/MIG. O tratamento térmico pós-soldagem normalmente não é necessário para serviços resistentes à corrosão. Recomenda-se um procedimento de soldagem com baixo aporte de calor para evitar precipitação de fase prejudicial.
Q11: A liga C22 é igual ao Hastelloy C22?
R: Sim. A liga C22 e Hastelloy C22 referem-se ao mesmo material. Hastelloy é uma marca registrada da Haynes International; A liga C22 é a designação genérica da indústria. Ambos usam UNS N06022 como identificador padrão.
Q12: Quais tamanhos de placa Hastelloy C22 estão disponíveis?
R: Fornecemos placa Hastelloy C22 em espessura e largura personalizadas. A placa padrão atende ASTM B575. Espessuras comuns de chapa fina a chapa média são estocadas, com corte personalizado por desenho.
Q13: Quais são as propriedades do material do Hastelloy C22?
A: Condição de solução recozida: resistência à tração maior ou igual a 690 MPa, resistência ao escoamento maior ou igual a 276–310 MPa, alongamento maior ou igual a 45%. Densidade 8,69 g/cm³. Ponto de fusão ~1399 graus. Temperatura de serviço-recomendada de longo prazo até 425 graus .
Q14: O Hastelloy pode ser soldado em aço inoxidável?
R: Sim, com controle de processo adequado. A soldagem de aço inoxidável Hastelloy C276 a S30403 foi estudada. Use metal de adição à base de níquel-correspondente, controle a entrada de calor e evite derretimento excessivo e rachaduras a quente. Baixa entrada de calor e resfriamento rápido são fundamentais na soldagem Hastelloy.
Q15: Quais são as propriedades mecânicas do Hastelloy C22?
A: Valores típicos da temperatura ambiente: resistência à tração ~690 MPa, resistência ao escoamento ~310 MPa, alongamento 40–45%. Dureza ~HRBW 84–88 (solução recozida). A liga não é endurecível pelo envelhecimento; a resistência é aumentada pelo trabalho a frio.
Q16: Qual é a usinabilidade do Hastelloy C22?
R: É um material-difícil de-usinar. Ele-endurece rapidamente, gera altas forças de corte e temperaturas e causa rápido desgaste da ferramenta. São recomendadas ferramentas de metal duro revestidas com TiAlN, velocidades de corte mais baixas, taxas de avanço mais altas e resfriamento adequado. O resfriamento MQL ou criogênico pode prolongar a vida útil da ferramenta.
Q17: Quais são as notas equivalentes do Hastelloy C22?
R: Os principais equivalentes incluem: UNS N06022, W.Nr 2.4602, NS3308, NiCr21Mo14W. Os nomes comerciais incluem Inconel Alloy 22 (Metais Especiais) e VDM Alloy 22 (VDM Metals).
Q18: Onde posso obter a folha de dados do Hastelloy C22?
R: A folha de dados está disponível na Haynes International, Special Metals ou em nossa equipe técnica. Inclui composição química, propriedades mecânicas, propriedades físicas e diretrizes de fabricação.
Q19: Qual é o equivalente material do Hastelloy C22?
A: Classes equivalentes: UNS N06022, W.Nr 2.4602, NS3308, NiCr21Mo14W. De acordo com os padrões ASTM, a placa é coberta pelo B575, a barra pelo B574 e o tubo sem costura pelo B622.
Q20: Alloy 20 é igual a Hastelloy?
R: Não. A Liga 20 (UNS N08020) é uma liga de níquel-ferro-cromo com cobre e molibdênio, desenvolvida para serviço com ácido sulfúrico. Ele contém apenas 19–21% de cromo e nenhum tungstênio. Hastelloy C22 é uma liga de níquel-cromo-molibdênio-tungstênio com 20–22,5% de cromo e tungstênio, oferecendo maior resistência à corrosão - especialmente em meios oxidantes e redutores mistos.
